Dettagli del prodotto
Luogo di origine: Shenzhen, Cina
Marca: JIG
Numero di modello: LHT-I/II/III/IV/V
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Termini di pagamento: L/C, D/A, D/P, T/T
Rapporto di velocità: |
50-160 |
Torsione nominale a 2000 r/min di ingresso: |
1.8-294N. M. |
Torsione massima ammissibile all'avvio e alla sosta: |
3.3-617N. M |
Torsione di carico massima ammissibile: |
2.3-451N. m. |
Torsione massima consentita istantanea: |
6.6-1180N. m. |
Sostituzione: |
≤ 20-40sec di arc |
Vita di progettazione: |
10000-15000H |
Rapporto di velocità: |
50-160 |
Torsione nominale a 2000 r/min di ingresso: |
1.8-294N. M. |
Torsione massima ammissibile all'avvio e alla sosta: |
3.3-617N. M |
Torsione di carico massima ammissibile: |
2.3-451N. m. |
Torsione massima consentita istantanea: |
6.6-1180N. m. |
Sostituzione: |
≤ 20-40sec di arc |
Vita di progettazione: |
10000-15000H |
Reduttore armonico della serie LHT-I/II:
Il generatore di onde adotta una struttura integrata, con una struttura complessiva compatta
Può essere utilizzato collegando l'estremità rigida della ruota per il fissaggio e l'estremità flessibile della ruota per l'uscita;può essere utilizzato il metodo di connessione della ruota fissa flessibile e della ruota rigida di uscita
Motore collegato direttamente per una facile installazione
riduttore armonico della serie LHT-III:
C' è un grande diametro buco cavo foro dell' albero nel mezzo della camma generatore d' onde
Il riduttore è progettato internamente con cuscinetti di supporto e una struttura completamente sigillata per una facile installazione
Reduttore armonico della serie LHT-IV:

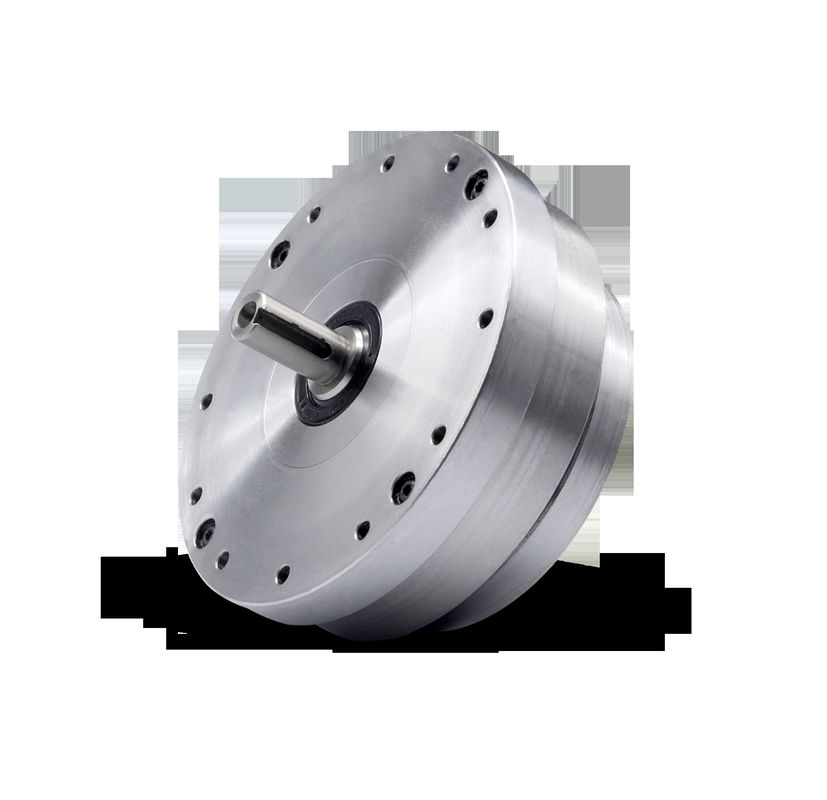

Il generatore di onde cam viene fornito con un albero di ingresso, che può corrispondere a varie forme di ingresso
Il riduttore è progettato internamente con cuscinetti di supporto e una struttura completamente sigillata per una facile installazione
Reduttore armonico della serie LHT-V:
Sulla base della serie LHT-III, i clienti hanno una maggiore libertà di progettazione, riducendo il peso e lo spessore del riduttore mantenendo i parametri di prestazione originali
Serie LHT
La ruota flessibile del riduttore armonico della serie LHT è una struttura cilindrica standard con flange cava, con una struttura complessiva compatta e un design semplice.La ruota flessibile e la ruota rigida sono collegate attraverso cuscinetti trasversali ad alta rigidità, rendendolo un prodotto modulare facile da usare.
Istruzioni di installazione:
Può essere utilizzato sia il fissaggio della ruota rigida sia la connessione di uscita flessibile della ruota; può anche essere collegato fissando la ruota flessibile ed uscendo la ruota rigida.
Caratteristiche del prodotto:
1- Progettazione compatta e concisa
2. Input output coassiale
3Nessuna reazione.
4Eccellente posizionamento e precisione di rotazione
Vantaggi:
Il primo:alta precisione.alta coppia.
In secondo luogo, il personale tecnico dedicato può essere in movimento per fornire soluzioni appropriate.
Il terzo:vendita diretta in fabbrica lavorazione raffinata garanzia di qualità duratura
Il quarto:I problemi di qualità dei prodotti hanno un periodo di garanzia di un anno, possono essere restituiti per sostituzione o riparazione
FQA:
D: Cosa devo fornire quando scelgo il cambio/riduttore di velocità?R: Il modo migliore è fornire il disegno del motore con parametro.Il nostro ingegnere controllerà e raccomanderà il modello di cambio più adatto per il vostro riferimento.
Oppure è possibile fornire anche le specifiche di seguito:
1) Tipo, modello e coppia.
2) Rapporto o velocità di uscita
3) Condizione di funzionamento e metodo di collegamento
4) Qualità e nome della macchina installata
5) Modalità di ingresso e velocità di ingresso
6) Modello di marchio del motore o dimensione della flange e dell'albero del motore
